FUXEON® অনুপাত চাপ হ্রাসকারী ভালভ তার অভ্যন্তরীণ পিস্টন কাঠামোর মাধ্যমে আনুপাতিক চাপ নিয়ন্ত্রণ প্রদান করে। নির্বাচনযোগ্য চাপ অনুপাত, 1.6 MPa এর একটি রেট করা কাজের চাপ, নমনীয় লোহা বা স্টেইনলেস স্টীল উপাদান বিকল্পগুলি এবং ফ্ল্যাঞ্জযুক্ত সংযোগগুলির সাথে, এটি আনুপাতিক চাপ হ্রাসের প্রয়োজন বিল্ডিং এবং শিল্প জল সরবরাহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
FUXEON®অনুপাত চাপ হ্রাস ভালভঅভ্যন্তরীণ পিস্টনের উভয় প্রান্তে কার্যকর চাপ এলাকার মধ্যে পার্থক্য ব্যবহার করে জলের চাপ কমানোর জন্য ডিজাইন করা হয়েছে। একটি বিশেষ ধরনের হিসাবেচাপ কমানোর ভালভ, এটি খাঁড়ি এবং আউটলেট চাপের মধ্যে একটি নির্দিষ্ট আনুপাতিক সম্পর্ক তৈরি করে। এটি ধাতুবিদ্যা, পেট্রোলিয়াম, জলবাহী সিস্টেম, জলের চাপ পরীক্ষার ইউনিট, আবাসিক জল সরবরাহ, এবং উচ্চ-বৃদ্ধি বিল্ডিং জল সরবরাহ ব্যবস্থার জন্য অত্যন্ত উপযুক্ত।
উপলব্ধ চাপ হ্রাস অনুপাত 2:1, 3:1, 4:1, 3:2, এবং 5:2 অন্তর্ভুক্ত। ভালভ গতিশীল এবং স্থিতিশীল উভয় চাপ কমাতে পারে এবং সমানুপাতিক চাপ নিয়ন্ত্রণের প্রয়োজন জল-ভিত্তিক পাইপলাইন সিস্টেমের জন্য আদর্শ।
কাজের নীতি

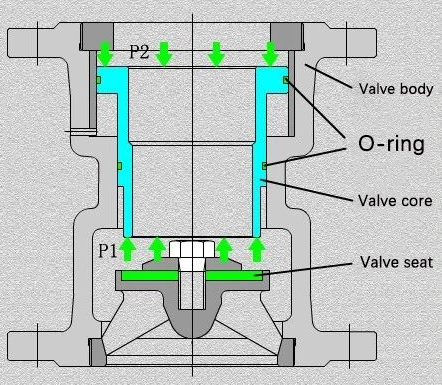

ভালভ বিভিন্ন কার্যকর পিস্টন এলাকার মধ্যে বল ভারসাম্য অনুযায়ী কঠোরভাবে কাজ করে। কারণ দুটি কার্যকর ক্ষেত্র ভিন্ন, খাঁড়ি এবং আউটলেট চাপ একটি পূর্বনির্ধারিত আনুপাতিক সম্পর্ক বজায় রাখে। স্ট্যান্ডার্ড ভালভের বিপরীতে, আউটলেট চাপ সম্পূর্ণ স্থির থাকার পরিবর্তে খাঁড়ি চাপের সাথে পরিবর্তিত হয়।
P1×S1 = P2×S2
P1/P2: খাঁড়ি এবং আউটলেট চাপ S1/S2: পিস্টনের উভয় প্রান্তে কার্যকর চাপ এলাকা
চাপ হ্রাস অনুপাত মিলিত অভ্যন্তরীণ ভালভ কোর এবং সিলিন্ডার লাইনার দ্বারা নির্ধারিত হয়। বিভিন্ন উপাদানের মাত্রা বিভিন্ন কার্যকর চাপ এলাকা তৈরি করে। অনুপাত একটি স্ট্রাকচারাল ডিজাইন প্যারামিটার এবং অপারেশন চলাকালীন ক্রমাগত সমন্বয় করা যাবে না। একটি ভিন্ন চাপ অনুপাতের জন্য একটি সংশ্লিষ্ট ভালভ কোর এবং সিলিন্ডার লাইনার কনফিগারেশন প্রয়োজন।
পণ্য তুলনা: আপনার কোন ভালভ প্রয়োজন?
বিভিন্ন চাপ কমানোর ভালভ ডিজাইন বিভিন্ন সিস্টেমের প্রয়োজনীয়তার জন্য উপযুক্ত। নিম্নলিখিত তুলনা ক্রেতাদের উপযুক্ত চাপ নিয়ন্ত্রণ পদ্ধতি নির্বাচন করতে সাহায্য করে।
অনুপাত চাপ হ্রাস ভালভ
চাপ নিয়ন্ত্রণস্থির অভ্যন্তরীণ পিস্টন এলাকা অনুপাত
আউটলেট চাপখাঁড়ি সঙ্গে আনুপাতিক পরিবর্তন
চাপ অনুপাতস্থির কাঠামোগত অনুপাত
সিস্টেমের জটিলতাতুলনামূলকভাবে সহজ
রক্ষণাবেক্ষণতুলনামূলকভাবে কম
জন্য সেরাচাপ জোনিং এবং স্থির সম্পর্ক
সামঞ্জস্যযোগ্য চাপ হ্রাস ভালভ
চাপ নিয়ন্ত্রণবসন্ত এবং ভালভ প্রক্রিয়া
আউটলেট চাপএকটি পূর্বনির্ধারিত চাপ বজায় রাখে
চাপ অনুপাতসামঞ্জস্যযোগ্য
সিস্টেমের জটিলতাপরিমিত
রক্ষণাবেক্ষণপরিমিত
জন্য সেরাসাধারণ ভবন/শিল্প ব্যবস্থা
পাইলট-চালিত চাপ হ্রাস ভালভ
চাপ নিয়ন্ত্রণপাইলট ভালভ প্রধান ভালভ নিয়ন্ত্রণ করে
আউটলেট চাপপাইলট সিস্টেমের মাধ্যমে নিয়ন্ত্রিত
চাপ অনুপাতসামঞ্জস্যযোগ্য
সিস্টেমের জটিলতাআরও জটিল
রক্ষণাবেক্ষণপাইলট উপাদানগুলির কারণে উচ্চতর
জন্য সেরাবড়-প্রবাহ এবং জটিল সিস্টেম
প্রযুক্তিগত তথ্য
স্ট্যান্ডার্ড
GB/T 21386-2008
নামমাত্র ব্যাস
উপলব্ধ DN মাপ নির্বাচিত মডেল অনুযায়ী নিশ্চিত করা উচিত
রেটেড কাজের চাপ
1.6 এমপিএ
ন্যূনতম খোলার চাপ
2:1 এর জন্য 0.2 MPa / 3:1 এর জন্য 0.3 MPa
চাপ অনুপাত
2:1, 3:1, 4:1, 3:2, 5:2
ভালভ শরীরের উপাদান
নমনীয় আয়রন, স্টেইনলেস স্টীল
মাঝারি এবং তাপমাত্রা
জল, ≤80°সে
সংযোগ
ফ্ল্যাঞ্জযুক্ত
কর্মক্ষমতা এবং মান নিয়ন্ত্রণ
হাইড্রোলিক কর্মক্ষমতা নামমাত্র ব্যাস, খাঁড়ি চাপ, চাপ অনুপাত, প্রবাহ হার, এবং পাইপলাইন প্রতিরোধের দ্বারা প্রভাবিত হয়। প্রবাহ বৃদ্ধির সাথে সাথে ভালভ এবং পাইপলাইন জুড়ে চাপ হ্রাসও পরিবর্তিত হতে পারে। সঠিক প্রকৌশল নির্বাচনের জন্য, নামমাত্র ব্যাস, অপারেটিং প্রবাহ হার, খাঁড়ি চাপ পরিসীমা এবং প্রয়োজনীয় আউটলেট চাপ একসাথে বিবেচনা করা উচিত।

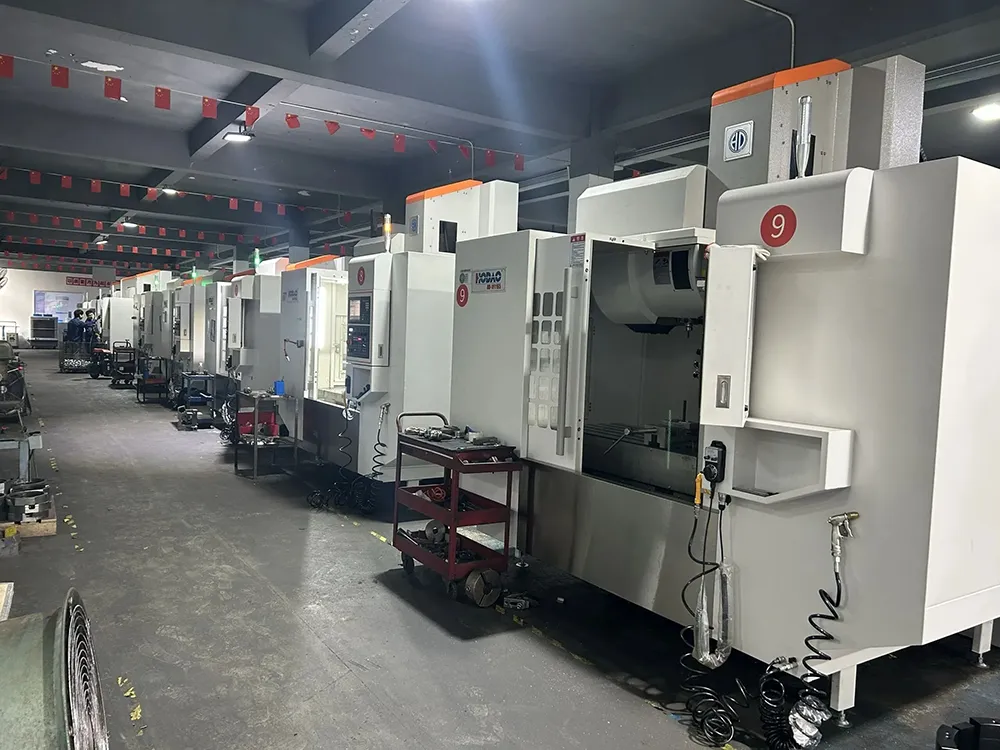

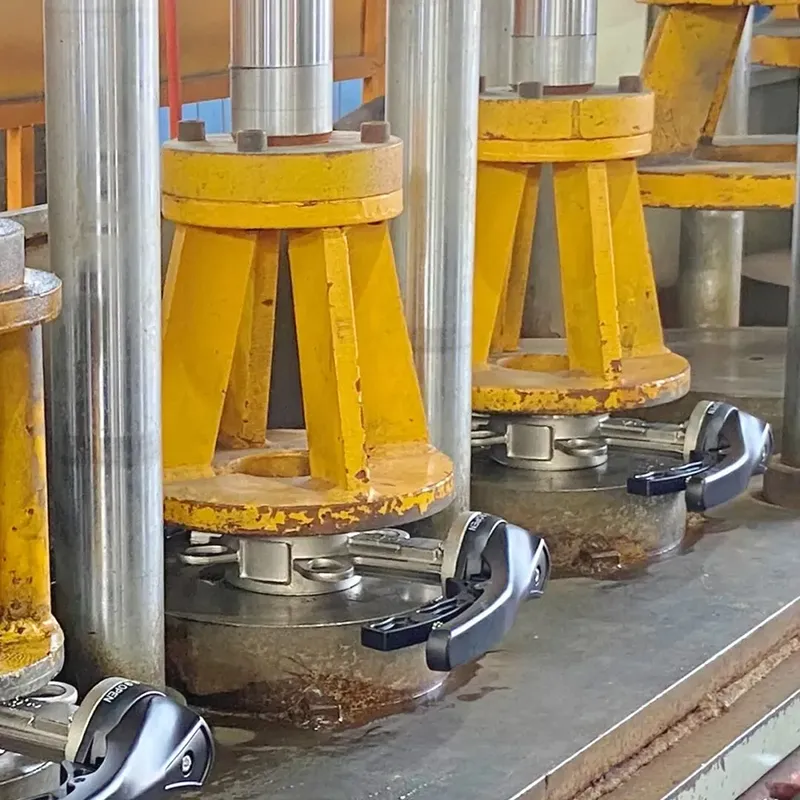

FUXEON® এর একাধিক মেশিনিং এবং উত্পাদন সুবিধা রয়েছে এবং প্রতি মাসে কয়েক হাজার চাপ হ্রাসকারী ভালভ তৈরি করতে পারে। প্রতিটি সমাপ্ত ভালভ একটি undergos2.4 MPa চাপ পরীক্ষা 5-মিনিট হোল্ডিং পিরিয়ড সহডেলিভারির আগে ভালভ শক্তি এবং sealing কর্মক্ষমতা পরীক্ষা করতে. আমাদের সুবিধা রাখাISO 9001, ISO 14001, এবং ISO 45001সার্টিফিকেশন
ইনস্টলেশন প্রয়োজনীয়তা
⚠️ গুরুত্বপূর্ণ ইনস্টলেশন টিপস
1. ইনস্টলেশনের আগে পাইপলাইন পরিষ্কার করা উচিত। কY-টাইপ ফিল্টারভালভ প্রবেশ করা থেকে ধ্বংসাবশেষ প্রতিরোধ করার জন্য আপস্ট্রিম ইনস্টল করা আবশ্যক.
2. গেট ভালভবাপ্রজাপতি ভালভসহজ রক্ষণাবেক্ষণের জন্য ভালভের আগে এবং পরে ইনস্টল করা উচিত। 3. অবিচ্ছিন্ন জল সরবরাহের প্রয়োজন এমন সিস্টেমগুলির জন্য, একই নামমাত্র ব্যাসের দুটি ভালভ সমান্তরালভাবে ইনস্টল করা যেতে পারে। 4. ভালভের বডির ছোট গর্তটি অবশ্যই উপরের দিকে মুখ করা উচিত নয়, কারণ গর্তে প্রবেশ করা জল বা ধ্বংসাবশেষ ভালভের অপারেশনকে প্রভাবিত করতে পারে।
অ্যাপ্লিকেশন
অনুপাত চাপ হ্রাসকারী ভালভ ধাতুবিদ্যা, পেট্রোলিয়াম-সম্পর্কিত সিস্টেম, জলবাহী সিস্টেম, জলের চাপ পরীক্ষার ইউনিট, আবাসিক জল সরবরাহ ব্যবস্থা এবং উচ্চ-বৃদ্ধি ভবনগুলির জন্য উপযুক্ত। এটি চাপ জোনিং অ্যাপ্লিকেশনগুলিতে অত্যন্ত কার্যকর যেখানে নিম্নধারার চাপকে আপস্ট্রিম চাপের সাথে একটি কঠোর আনুপাতিক সম্পর্ক বজায় রাখতে হয়, আপনার সাথে নির্বিঘ্নে কাজ করেফায়ার পাম্পবা পৌরসভার সরবরাহ লাইন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
অনুপাত সামঞ্জস্য করা যাবে?
না। চাপ হ্রাস অনুপাত অভ্যন্তরীণ ভালভ কোর এবং সিলিন্ডার লাইনারের মাত্রা দ্বারা নির্ধারিত হয়। অনুপাত পরিবর্তন করতে, সংশ্লিষ্ট অভ্যন্তরীণ উপাদান কনফিগারেশন পরিবর্তন করতে হবে।
আউটলেট চাপ কি ধ্রুবক?
না। আউটলেট চাপ পূর্বনির্ধারিত চাপ হ্রাস অনুপাত অনুযায়ী খাঁড়ি চাপের সাথে আনুপাতিকভাবে পরিবর্তিত হয়।
কিভাবে অনুপাত নির্বাচন করা হয়?
গার্হস্থ্য জল সরবরাহ ব্যবস্থার জন্য, অনুপাত সাধারণত 3:1 এর বেশি নয়; অগ্নি সুরক্ষা ব্যবস্থার জন্য, 4:1 এর বেশি নয়; এবং গার্হস্থ্য গরম জল সিস্টেমের জন্য, 2.5:1 এর বেশি নয়।
কিভাবে ভালভ আকার নির্বাচন করা হয়?
পাইপলাইনের আকার, প্রবাহের হার, খাঁড়ি চাপ, আউটলেট চাপের প্রয়োজনীয়তা এবং অপারেটিং অবস্থার উপর ভিত্তি করে নামমাত্র ব্যাস নির্বাচন করা উচিত। প্লিজআমাদের প্রকৌশলীদের সাথে যোগাযোগ করুনডিএন সাইজ নিশ্চিত করতে।
